1、概述

DH31XX是一款線性霍爾效應傳感器，可按比例響應磁通量密度。DH31XX內部電路包含霍爾傳感器、線性放大器和推挽輸出級電路。具有高速、低噪聲輸出特性，在-40℃至125℃ 的寬溫度范圍內實現線性性能?？捎糜谙M(fèi)類、工業類各種磁場檢測。DH31XX具有高靈敏度，可以準確的反應微弱磁場的變化。當不存在磁場時，模擬輸出 1/2 VDD。輸出會隨施加的磁通量密度呈線性變化。多種靈敏度可供用戶選擇。南北磁極產生唯一的電壓。DH31XX可檢測垂直于封裝頂部的磁通量。采用高品質SOT-23-3L,TO-92S,DFN1616 封裝以適配各種應用。

2、產品特點

比例式線性霍爾效應磁傳感器

軌到軌模擬輸出

低噪聲輸出電壓

寬工作電壓范圍:3.0V~5.5V

低功耗:[email protected] VDD

[email protected] VDD

高速30KHz帶寬

1/2VDD 靜態輸出，可檢測N極和S極磁場

多靈敏度可選:

1.00mV/Gs;DH3101系列@VDD=3.3V

1.65mV/GS DH3102系列@VDD=3.3V

2.25mV/GsDH3103系列@VDD=3.3V

3.30mV/GsDH3105系列@VDD=3.3V

6.60mV/GsDH3110系列@VDD=3.3V

8.90mV/GsDH3113系列@VDD=3.3V

1.50mV/GsDH3101系列@VDD=5V

2.50mV/Gs;DH3102系列@VDD=5V

3.40mV/GsDH3103系列@VDD=5V

5.00mV/Gs DH3105系列@VDD=5V

10.00mV/Gs DH3110系列@VDD=5V

13.50mV/Gs DH3113系列@VDD=5V

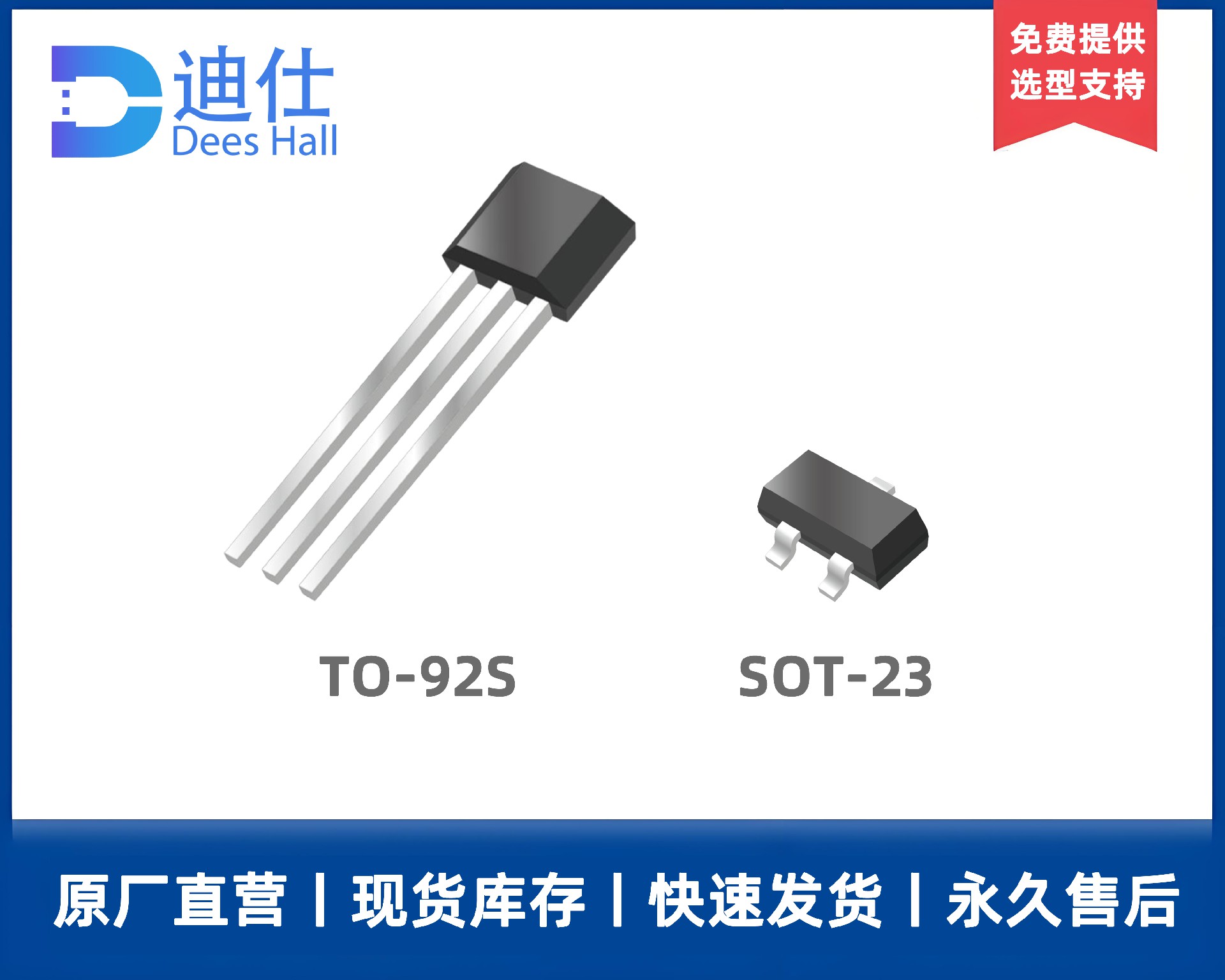

封裝類型:SOT-23-3L、TO-92S、DFN1616

工作溫度范圍:-40℃~125℃

符合RoHS標準

3、典型應用

電流傳感器

電機控制

位置檢測

震動傳感，液位傳感，稱重傳感器接近開關

旋轉編碼器
