在霍爾元件的實際應用過程中，經常會用到去耦電容。去耦電容是電路中裝設在元件的電源端的電容，其作用詳解如下：

一、基本概念

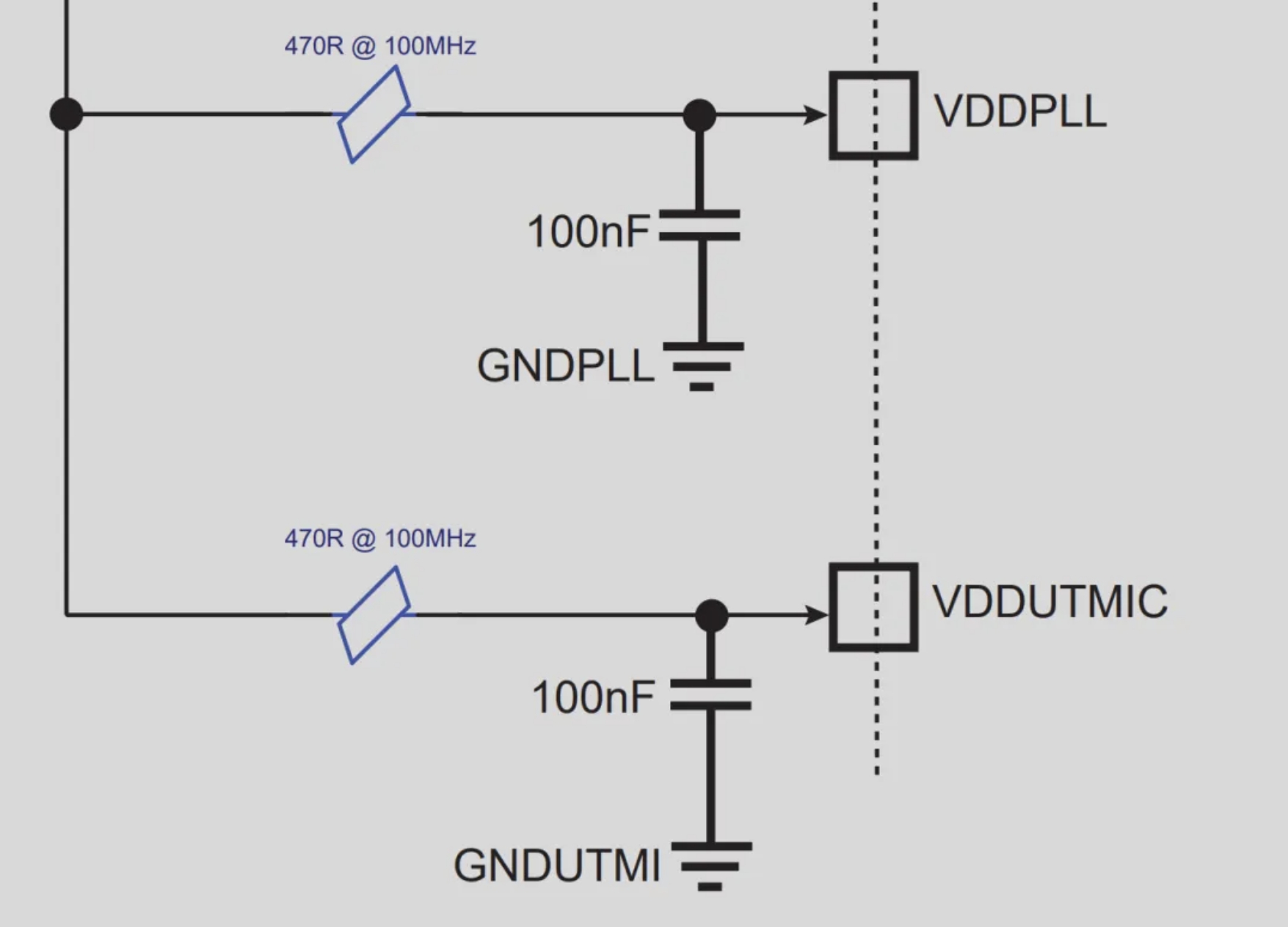

去耦電容，也稱退耦電容，是把輸出信號的干擾作為濾除對象。它通常安裝在集成電路（IC）的電源引腳附近，通過提供瞬態電流和吸收噪聲，防止電源波動對其他電路造成干擾。

二、主要作用

1. 提供較穩定的電源：去耦電容可以看作是一個局部的“電池”，當電路中的某些部分需要突發電流時（如數字電路中的高速開關），去耦電容能夠在電源電壓出現瞬間下降時提供電流，從而保持電壓的穩定。這類似于在共享電源的環境中，當一個器件需要對外提供輸出時，可能會拉低共享導體的電壓，而去耦電容可以彌補這一不足，確保其他器件的正常工作。

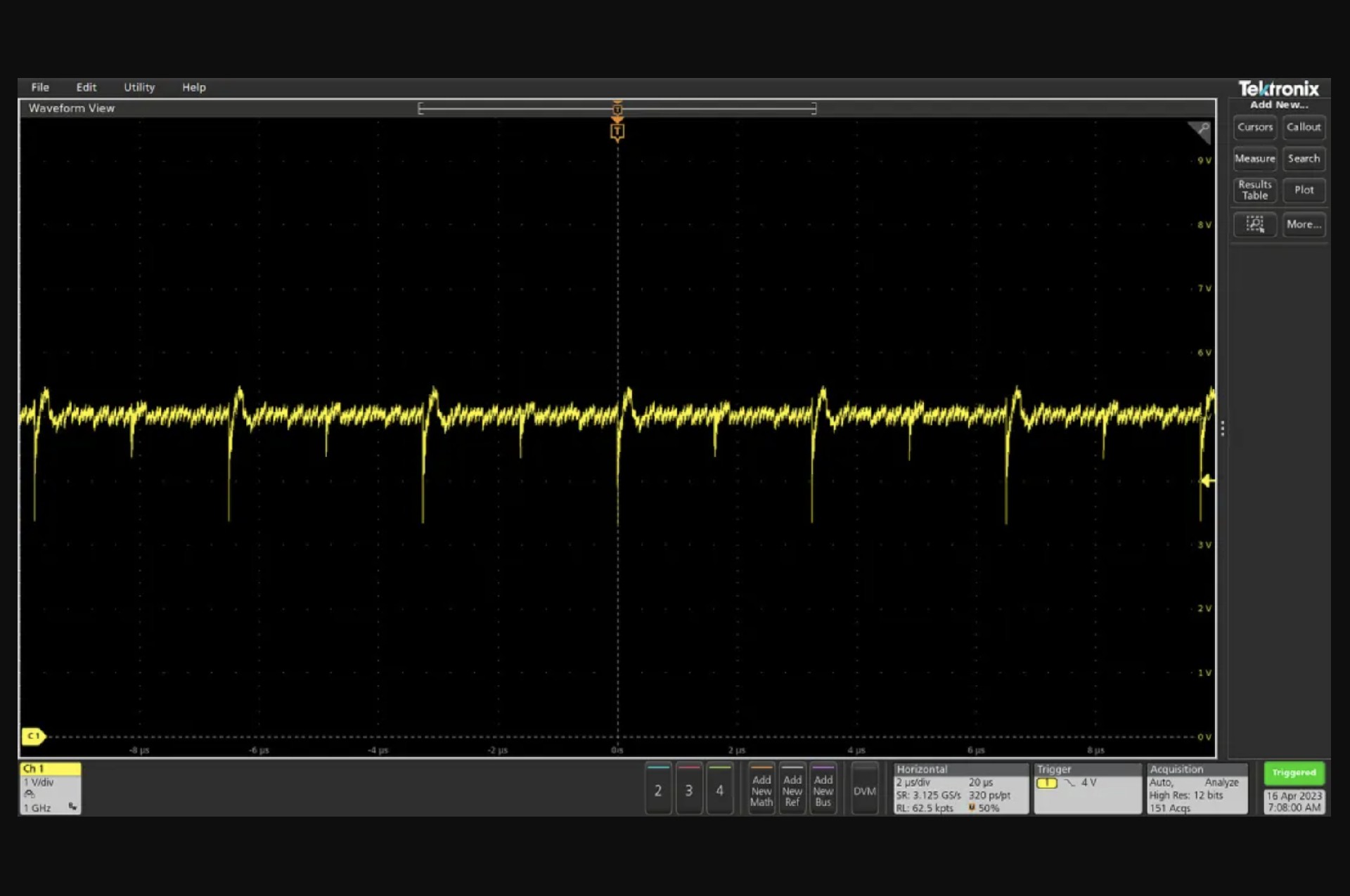

2. 降低元件耦合到電源端的噪聲：去耦電容能夠濾除電源線上的電磁干擾、其他電路組件的開關噪聲等，從而平滑電源電壓。這有助于減少元件之間的耦合干擾，提高電路的電磁兼容性（EMC）。

3. 消除自激，使放大器穩定工作：在放大電路中，去耦電容用在不需要交流的地方，有助于消除自激振蕩，使放大器能夠穩定工作。

三、工作原理

去耦電容的工作原理可以類比于一個本地的“糧庫”。在電路中，每個負載的工作都會導致其電源出現額外的波動。如果沒有去耦電容，這些波動可能會影響到其他負載的工作。而去耦電容就像是一個本地的“糧庫”，它可以在負載需要額外電流時及時提供供給，從而平滑掉主供給快速反應方面的不足，保證負載的電壓盡可能穩定。

四、選型與放置

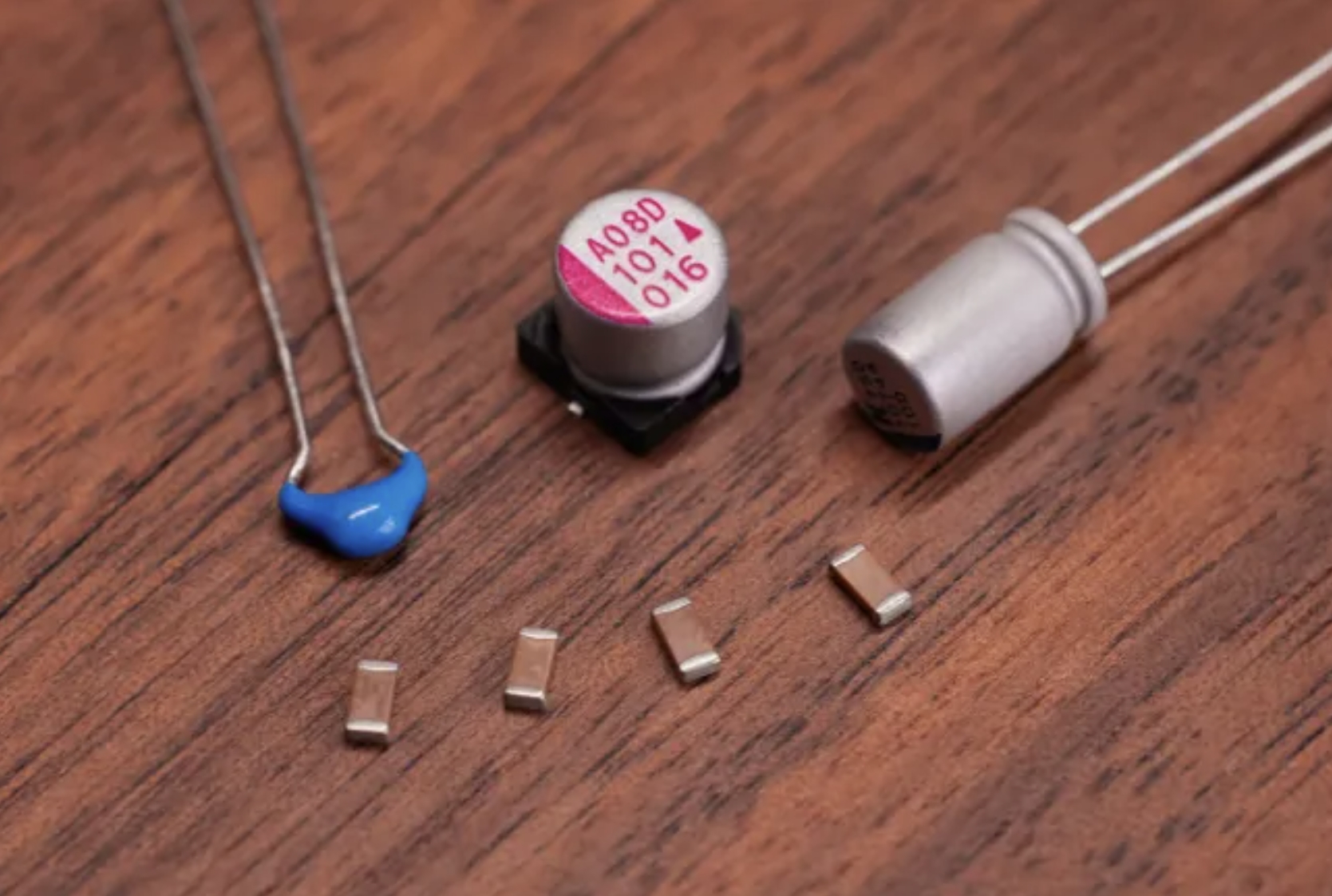

1. 選型：去耦電容的選型涉及容量、封裝、電容類型、ESR（等效串聯電阻）、額定電壓等多個方面。一般來說，大容量電容適用于低頻去耦和濾波，小容量電容適用于高頻去耦。瓷片電容適用于高頻去耦和小容量需求，體積小、無極性、性能穩定；電解電容適用于大容量、低頻去耦和濾波，成本低但體積大、壽命較短；鉭電容適用于對高穩定性、低ESR和小體積有較高要求的應用，價格較高但壽命長。

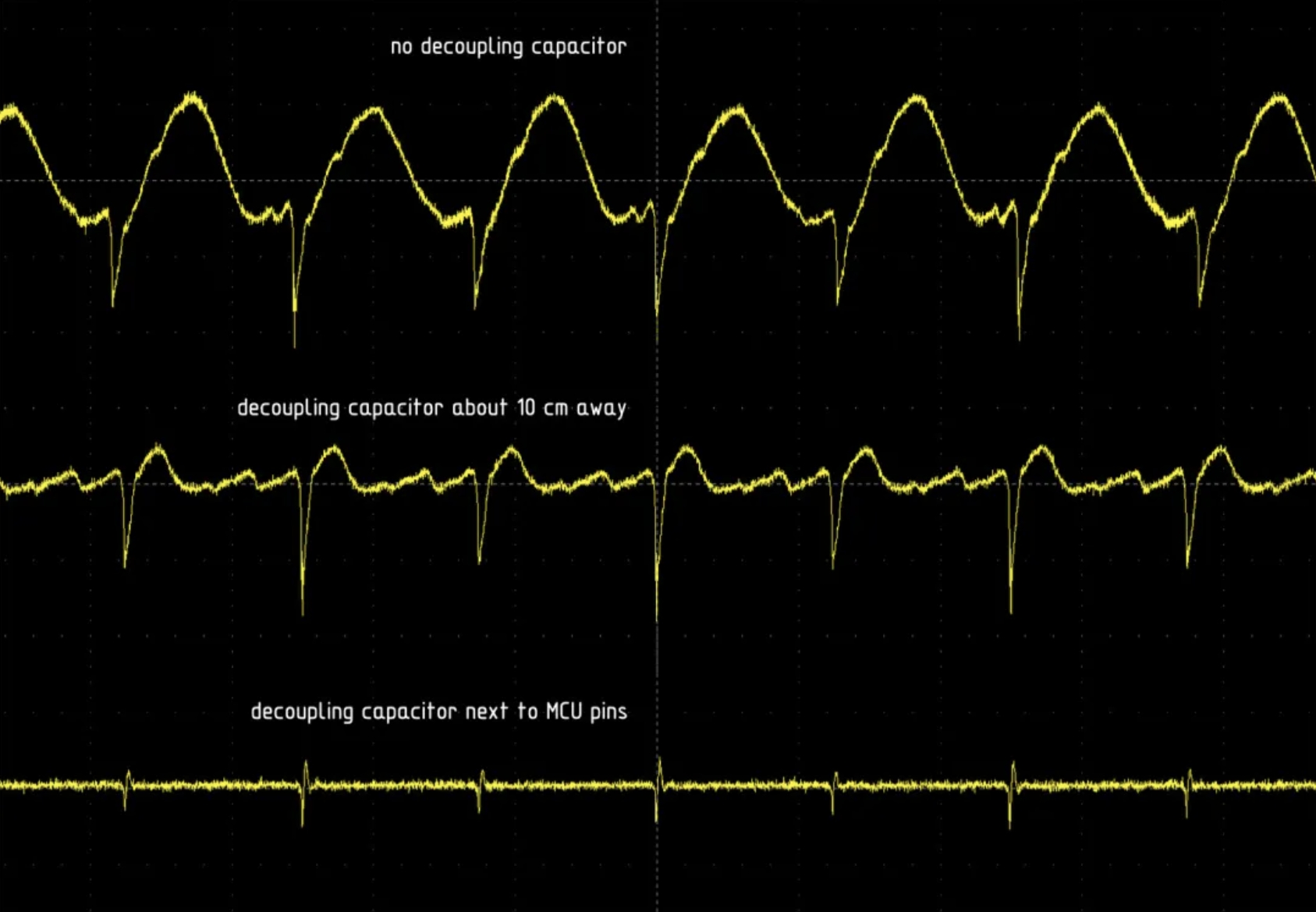

2. 放置：去耦電容應盡可能靠近IC的電源引腳和地引腳放置，以減少寄生電感和等效電阻的影響。同時，應避免長的連接線，因為長的連接線可能引入額外的電感，影響去耦效果。

五、應用實例

在數字電路中，典型的去耦電容值是0.1μF。這個電容的分布電感的典型值是5nH，其并行共振頻率大約在7MHz左右，對10MHz以下的噪聲有較好的去耦效果。此外，1μF或10μF的電容并行共振頻率在2MHz以上，去除低頻噪聲的效果要好一些。因此，在實際應用中，可以根據電路的需求選擇合適的去耦電容值。

綜上所述，去耦電容在電路設計中扮演著重要的角色。它能夠提供穩定的電源、降低噪聲干擾、消除自激振蕩等，從而確保電路的正常工作和性能的穩定。
